设备型号

CT3008A 1U

通道数

8

机箱尺寸

宽*高*深：440（带固定耳490）*44.5*214.5

输入

功率

30W

电源

AC220V50HZ/110V60HZ

阻抗

≥1GΩ

电压

量程

5V(可定制)

输出范围

充电：-5V～5V

精度

±0.02%FS（满量程）（23℃±2℃）

分辨率

6位有效数字（自动）

电流

四档

100mA

20mA

5mA

1mA

输出范围

充电：1‰～100%满量程

放电：1‰～100%满量程

精度

±0.02%FS（满量程）（23℃±2℃）

分辨率

6位有效数字（自动）

输出方式

四电极（支持参比电极测试）

恒功率

精度

±0.05%FS（控制），±0.05%FS（测量）

恒阻

精度

±0.05%FS（控制），±0.05%FS（测量）

电流响应时间（10%～90%）

<1ms

设备采样时间

设备采样频率16KHz，记录时间>=10ms

数据时间变化△t

10ms～7200s

数据电压变化△U

电压量程的万分之五及以上

数据电流变化△I

电流量程的万分之五及以上

充电模式

恒流充电、恒压充电、恒流恒压充电、恒功率充电、恒阻充电、倍率充电

放电模式

恒流放电、恒压放电、恒功率放电、恒阻放电、倍率放电

截止条件

步骤时间、电压、电流、容量、能量、-DV、充放循环、tx、Cx、N1、N2、电流倍率、库伦效率、容量保持率、温度、电压，自定义变量

支持DCIR测试

支持

充放电切换延迟时间

<2ms

保护条件

电压保护

过压保护、欠压保护

电流保护

充电电流保护、放电电流保护

容量保护

充电容量保护、放电容量保护

变化趋势保护

恒流充电时，监控电压保护（不能下降）

恒流放电时，监控电压保护（不能上升）

恒压充电时，监控电流保护（不能上升）

关联通道保护

电压辅助通道最大电压、最小电压保护

温度辅助通道最大温度、最小温度保护

循环

1～65000次，工步总数1100，最大支持3层嵌套

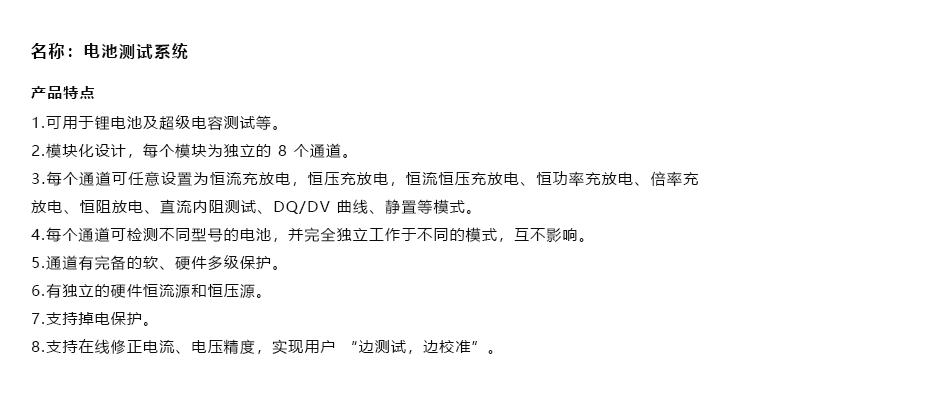

应用范围

可用于锂电池材料及超级电容等

通道控制模式

每个通道可检测不同型号的电池，并完全独立工作于不同的模式，互不影响。

通道特点

有独立的硬件恒流源和恒压源、支持掉电保护、支持在线修正电流、电压精度，实现用户“边测试，边校准”。

噪声

<60dB

上位机通讯方式

TCP

通讯接口

CAN通信

数据导出格式

EXCEL、TXT、CSV

温度范围

-0~40℃（23±2℃最佳精度）

湿度范围

≤70% 无凝露
